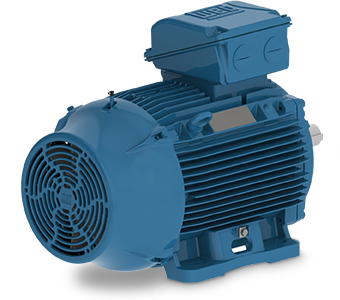

WEG Motor W22

Geringe Betriebskosten

Dank seines innovativen Designs garantiert der W22 maximalen Kundennutzen durch ein Höchstmaß an Effizienz, Effektivität und Zuverlässigkeit im täglichen Betrieb, sowie eine besonders lange Lebensdauer.

Energiesparendes Design

Rund 90% der Gesamtkosten eines Elektromotors während seiner Betriebszeit entfallen auf den Energieverbrauch - im Vergleich zu 10% für Anschaffungs-, Installations- und Wartungskosten. Die Motoren der Baureihe W22 erfüllen oder übertreffen sogar die Anforderungen der neuen europäischen Effizienzklassen IE2, IE3 bzw. IE4. Dank des besonders geringen Energieverbrauchs amortisieren sich die Investitionskosten in kürzester Zeit.

Vielseitige Einsatzmöglichkeiten

Die Motoren der Baugrößen 225S/M bis 355A/B sind so konzipiert, dass die Anschlusskasten-Position mit Hilfe eines Adapters problemlos angepasst werden kann (von oben nach rechts oder links am Motor). Diese intelligente Lösung reduziert die Lagerhaltungskosten und verkürzt die Umrüstzeiten.

Langlebigkeit

Für die Produktion der W22-Motoren wurde Grauguss von höchster Qualität verwendet (FC-200; EN GJL 200), den WEG in seinen eigenen Gießereien herstellt. Dies garantiert eine besonders lange Lebensdauer und höchste Leistungsfähigkeit auch unter extremen Betriebsbedingungen. Die neue Lüfterhaube garantiert eine hohe Schlagfestigkeit und eine effiziente Kühlung des Motors. Das Lagerschild konnte weiter verbessert werden, sodass die Wärme noch effektiver abgeleitet wird.

Anwendungen im Umrichterbetrieb

Das einzigartige Isoliersystem WISE® der neuen W22-Reihe sorgt für höchste Spannungsfestigkeit der Wicklung und unterstützt den Betrieb am Frequenzumrichter für Netzspannungen bis 575 V, ohne dass weitere Anpassungen erforderlich sind. Somit bietet es besondere Flexibilität und verlängert die Lebensdauer des Motors.

Sonderausführungen für Spannungen bis 690 V auf Anfrage möglich - bitte wenden Sie sich an Ihren WEG Vertriebspartner: Augustin Technik

Kühlsystem

Das Kühlsystem verteilt die Luft optimal über das gesamte Gehäuse und sorgt somit für geringe Betriebstemperaturen, höchste Zuverlässigkeit und eine längere Lebensdauer des Motors. Das aerodynamische Design der Lüfterhaube gewährleistet einen effektiveren Luftdurchsatz und reduziert Verluste durch Rezirkulation zwischen Lüfter und Lüfterhaube. Der Lüfter besitzt eine robuste Struktur und ist besonders geräuscharm. Durch die durchdachte Positionierung des Anschlusskastens (bei Baugrößen 225S/M bis 355A/B) und der Transportösen wurde der Luftdurchsatz effizienter gestaltet.

Weitere Vorteile des neuen Kühlsystems:

• Geringere Temperatur an den Lagern und dadurch längere Nachschmierintervalle
• Geräuscharm, wodurch selbst die strengsten Gesundheits- und Sicherheitsvorschriften eingehalten werden
• Geringere Betriebstemperatur und effizientere Materialnutzung

Anschlusskasten

Die wesentlich vergrößerten Anschlusskästen des Motors bieten erleichterten Zugang zum Klemmenblock und ermöglichen sicheres Anschließen der Kabel.
Die optimierten Abmessungen und diagonale Teilung des Anschlusskastens bieten auch mehr Platz für Stromkabel und Hilfsstecker, sodass Montagearbeiten bequem durchgeführt werden können. Bei den Baugrößen 225S/M bis 355A/B ist der Anschlusskasten standardmäßig an der Oberseite montiert, kann mithilfe eines Adapters aber auch an der rechten oder linken Seite des Motors installiert werden.

Motorgehäuse

Die angegossenen Motorfüße versteifen zusätzlich das Motorgehäuse und machen es resistenter gegen Vibrationen. Bei den Baugrößen 160M bis 355A/B befinden sich am Gehäuse standardmäßig auch Anschlusspunkte für Schwingungssensoren.

Vorteile der neuen Gehäusekonstruktion:

• Geringere Motortemperatur
• Position der Transportösen ermöglicht leichte und sichere Handhabung
• Einfache und zuverlässige Schwingungsmessung möglich
• Angegossene Motorfüße sorgen für einen sicheren Stand bei Anwendungen mit heftigen Vibrationen und erleichtern die Ausrichtung des Motors bei der Installation.

Einzigartiges System WSeal® zur Abdichtung der Welle

Das WSeal®-System besteht aus einem V-Ring mit doppelter Lippe und Abdeckung aus Metall und verlängert die Lebensdauer des Motors auch bei extremen Betriebsbedingungen: Der Motor wird gegen das Eindringen von Wasser und Staub zuverlässig geschützt (für die Baugrößen 225S/M bis 355A/B verfügbar).
